Linumeric-LPT v1

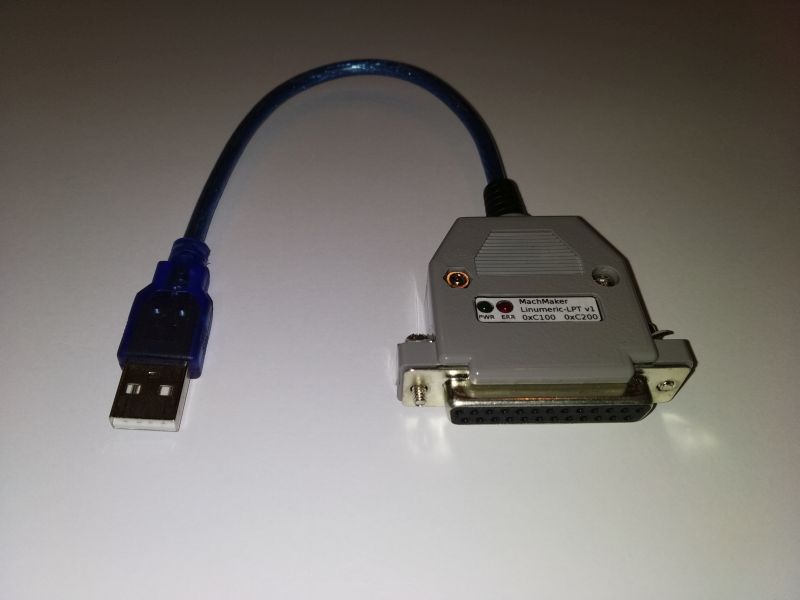

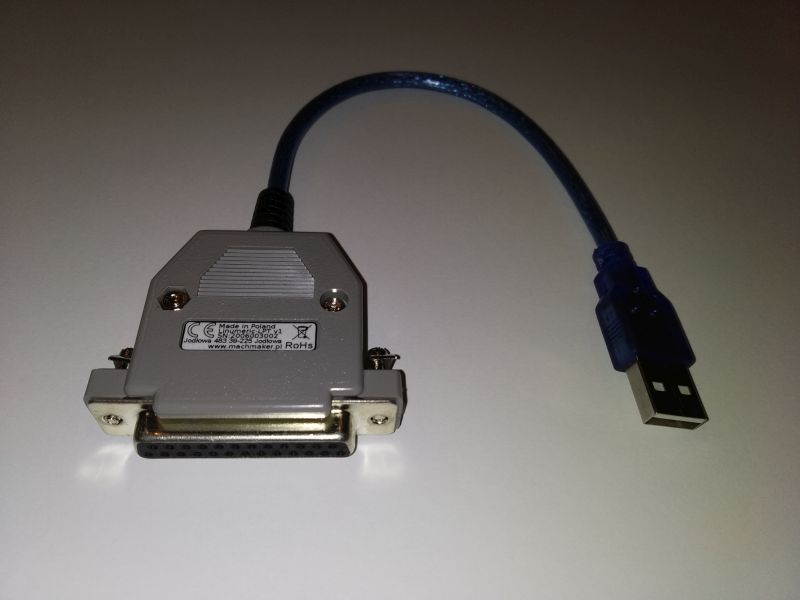

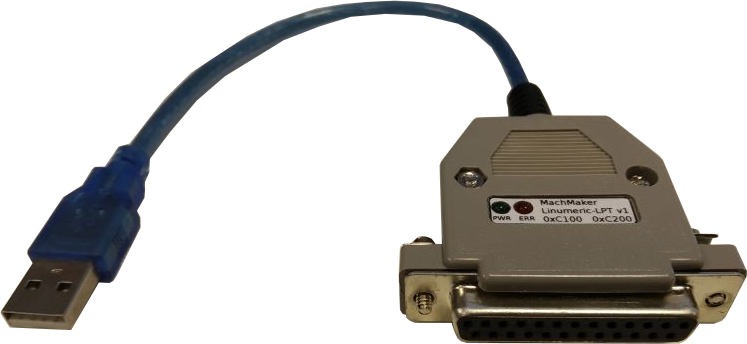

Linumeric-LPTto urządzenie pozwalające sterować maszyną CNC taką jak frezarka, tokarka, robot itp. za pomocą oprogramowania LinuxCNC z komputera nie posiadającego portu LPT. Linumeric-LPT to absolutna NOWOŚĆ!  Do sterowania potrzebny jest jedynie komputer posiadający interfejs USB!

Linumeric-LPT to przejściówka USB-LPT zaprojektowana specjalnie do zastosowania z LinuxCNC. Zastosowano w niej specjalne mechanizmy pozwalające na stabilną i pewną pracę nawet z komputerem który cechuje się dużymi wartościami  opóźnień (tzw. Jitter) nawet do 200ms!  Dzięki systemowi eliminacji Jitteru niemalże każdy komputer nadaje się do sterowania maszyną CNC! Linumeric-LPT to interfejs LPT komputera, w żaden sposób nie zmieniający funkcjonalności LinuxCNC. Linumeric-LPT używa się dokłądnie tak samo jak standardowy port LPT a instalacja w systemie jest banalnie prosta. Dodatkowo, Linumeric-LPT można używać jednocześnie z fizycznym portem LPT komputera traktując go po prostu jako drugi port. W systemie można zainstalować 2 urządzenia Linumeric-LPT jednocześnie.

Linumeric-LPT na złączu DB25 posiada tak samo jak standardowy port LPT rejestry:
-DATA
-CONTROL
-STATUS

Rejestry DATA i CONTROL mogą być używane jako wejścia lub wyjścia. Rejestr STATUS może być używany jako wejścia.
Wyjścia Linumercic-LPT wymuszają stan wysoki lub niski, mogą być używane do sterowania silnikami (sygnały kroku, kierunku), generowania sygnału PWM lub załaczania/wyłączania urządzeń.
Wejscia Linumeric-LPT pracują w trybie OC (Otwarty kolektor) i domyślnie podciągnięte są do górnej szyny zasilania (włączony pull-up). Aktywacja wejścia następuje poprzez zwarcie wejścia do masy. Wejścia mopgą być używane do odczytu czujników (czujniki krańcowe, bazowania, pomiar narzędzia lub materiału).

Główne parametry Linumeric-LPT
- Interfejs z komputerem - USB
- Interfejs z maszyną - LPT (złącze DB25 o układzie wyprowadzeń identycznym jak w standoardowym porcie LPT)
- Maksymalna częstotliwość sterowania - 150 kHz
- Odczyt wejść - reakcja na zmianę stanu któregokolwiek wejścia. Nie częściej niż co 20 ms.
- Zasilanie - 5V z USB
- Konfigurowalne wejścia i wyjścia
- Możliwość pracy 2 urządzeń jednocześnie
-Mechanizm redukcji Jitteru

Linumeric-LPT posiada możliwość konfiguracji domyślnego stanu wejść/wyjść! W przypadku stosowania standardowego portu LPT komputera, po właczeniu komputera  lub w trakcie jego uruchamiania stan wejść/wyjść nie jest znany, czasami występują jakieś losowe zmiany co powodować może losowe wartości sterowania. W przypadku Linumeric-LPT nie ma tego problemu! Możemy dowolnie zaprogramować sobie domyślny stan wejść/wyjść. Do Linumeric-LPT dołączona jest prosta aplikacja Linumeric-LPT configurator która pozwala na testowanie i konfigurację urządzenia (np. ustawienie wartości domyślnych czy zmiana adresu).

Do Linumeric-LPT dostępny jest pakiet instalacyjny oraz instrukcje jak zainstalować, skonfigurować oraz korzystać z urządzenia.
Przydatne informacje:
LinuxCNC - Opis, instalacja, konfiguracja
Instalacja Linumeric-LPT v1 na komputerze z systemem Debian
Instalacja Linumeric-LPT v1 na Raspberry Pi
Test i konfiguracja Linumeric-LPT v1
Jak używać Linumeric-LPT v1
Linumeric-LPT v1 - sygnalizacja błędów
Linumeric-LPT v1 - historia oprogramowania

Linumeric-LPT to urządzenie zaprojektowane i wyprodukowane w Polsce!
